CAL:一文了解FPGA和GPU加速零知識證明計算的優缺點

零知識證明技術應用越來越廣，隱私證明，計算證明，共識證明等等。在尋找更多更好的應用場景的同時，很多人逐步發現零知識證明證明性能是個瓶頸。Trapdoor Tech 團隊從 2019 年開始深入研究零知識證明技術，并一直探索高效的零知識證明加速方案。GPU 或者 FPGA 是目前市面上比較常見的加速平臺。本文從 MSM 的計算入手，分析 FPGA 和 GPU 加速零知識證明計算的優缺點。

ZKP 是擁有未來廣泛前景的技術。越來越多的應用開始采用零知識證明技術。但 ZKP 算法比較多，各種項目使用不同的 ZKP 算法。同時，ZKP 證明的計算性能比較差。本文詳細分析了 MSM 算法，橢圓曲線點加算法，蒙哥馬利乘法算法等等，并對比了 GPU 和 FPGA 在 BLS 12 _ 381 曲線點加的性能差別。總的來說，在 ZKP 證明計算方面，短期 GPU 優勢比較明顯，Throughput 高，性價比高，具有可編程性等等。FPGA 相對來說，功耗有一定的優勢。長期看，有可能出現適合 ZKP 計算的 FPGA 芯片，也可能為 ZKP 定制的 ASIC 芯片。

ZKP 是個零知識證明技術的統稱（Zero Knowledge Proof）。主要由兩種分類：zk-SNARK 以及 zk-STARK。zk-SNARK 目前常見的算法是 Groth 16 ，PLONK，PLOOKUP，Marlin 和 Halo/Halo 2 。zk-SNARK 算法的迭代主要是沿著兩條方向： 1/ 是否需要 trusted setup 2/ 電路結構的性能。zk-STARK 算法的優勢是毋需 trusted setup，但是驗證計算量是對數線性的。

數據：價值近4800萬美元的SHIB發生轉移:金色財經報道，據Whale Alert監測，4,599,850,345,603 枚SHIB(47,994,838美元)從未知錢包轉移到未知錢包。[2023/8/14 16:24:11]

就 zk-SNARK/zk-STARK 算法的應用來看，不同項目使用的零知識證明算法相對分散。zk-SNARK 算法應用中，因為 PLONK/Halo 2 算法是 universal（無需 trusted setup），應用可能越來越多。

以 PLONK 算法為例，剖析一下 PLONK 證明的計算量。

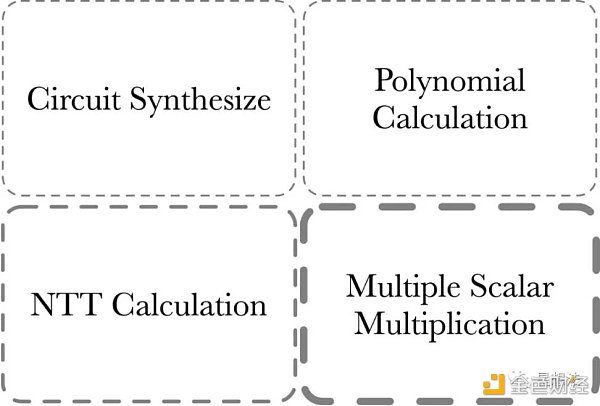

PLONK 證明部分的計算量由四部分組成：

1/ MSM - Multiple Scalar Multiplication。MSM 經常用來計算多項式承諾。

2/ NTT 計算 - 多項式在點值和系數表示之間變換。

3/ Polynomial 計算 - 多項式加減乘除。多項式求值（Evaluation）等等。

4/ Circuit Synthesize - 電路綜合。這部分的計算和電路的規模 / 復雜度有關。

ALPACA：已停用兩個八倍杠桿自動化金庫，用戶可開始提取資金:7月8日消息，杠桿挖礦協議ALPACA發推稱，已停L8x-USDTBNB-BSW1和L8x-USDTBNB-PCS1等兩個自動化金庫，用戶可開始提取資金。[2023/7/9 22:26:22]

Circuit Synthesize 部分的計算量一般來說判斷和循環邏輯比較多，并行度比較低，更適合 CPU 計算。通常來講，零知識證明加速一般指的是前三部分的計算加速。其中，MSM 的計算量相對來說最大，NTT 次之。

MSM（Multiple Scalar Multiplication）指的是給定一系列的橢圓曲線上的點和標量，計算出這些點加的結果對應的點。

比如說，給定一個橢圓曲線上的一系列的點：

Given a fixed set of Elliptic curve points from one specified curve:

[G_ 1, G_ 2, G_ 3, ..., G_n]

以及隨機的系數：

and a randomly sampled finite field elements from specified scalar field:

[s_ 1, s_ 2, s_ 3, ..., s_n]

多重簽名初創公司Den完成280萬美元融資:金色財經報道，多重簽名初創公司Den完成280萬美元融資，IDEO CoLab Ventures領投，參投方包括Gnosis、Lemniscap和Spice Capital，個人投資者包括前Coinbase首席技術官Balaji Srinivasan和來自Not Boring Capital的Packy McCormick等。本輪融資將用于開發多簽錢包，Den的創始人為ConstitutionDAO核心成員Jonah Erlich和Ittai Svidler。[2023/2/22 12:23:31]

MSM is the calculation to get the Elliptic curve point Q:

Q = \sum_{i= 1 }^{n}s_i*G_i

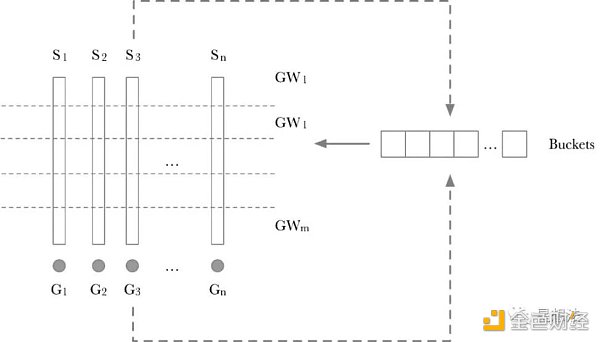

行業普遍采用 Pippenger 算法對 MSM 計算進行優化。深入看看 Pippenger 算法的過程的示意圖：

Pippenger 算法的計算過程分成兩步：

1/ Scalar 切分為 Windows。如果 Scalar 是 256 bits，并且一個 Window 是 8 bits，則所有的 Scalar 切分為 256/8 = 32 個 Window。每一層的 Window，采用一個「Buckets」臨時存放中間結果。GW_x 就是一層上的累加結果的點。計算 GW_x 也比較簡單，依次遍歷一層中的每個 Scalar，根據 Scalar 這層的值作為 Index，將對應的 G_x 加到相應的 Buckets 的位上。其實原理也比較簡單，如果兩個點加的系數相同，則先將兩個點相加后再做一次 Scalar 加，而不需要兩個點做兩次 Scalar 加后再累加。

Coinbase法務官：OFAC對Tornado Cash的新制裁超出了國會授予OFAC的權限:金色財經報道，Coinbase法務官Paul Singh Grewal在社交媒體上稱，最近，OFAC刪除了Tornado Cash，然后又將其重新添加到其美國制裁名單中。但這些制裁超出國會授予OFAC的權限，因此Coinbase繼續支持挑戰這種過度擴張的聯邦訴訟。我們支持OFAC的總體國家安全目標，并非常尊重其重要工作。我們還致力于遵守所有適用的制裁義務，并為此開發了行業領先的工具。但是，當OFAC采取前所未有的措施制裁Tornado Cash（一種被許多人用來保護隱私的協議）及其智能合約（開源技術）時，我們感到有必要支持那些愿意站出來反對的人。[2022/11/24 8:01:59]

2/ 每個 Window 計算出來的點，再通過 double-add 的方式進行累加，從而得到最后的結果。

Pippenger 算法也有很多變形優化算法。不管怎么說，MSM 算法的底層計算就是橢圓曲線上的點加。不同的優化算法，對應不同的點加個數。

你可以從這個網站看看具有「short Weierstrass」形式的橢圓曲線上點加的各種算法。

http://www.hyperelliptic.org/EFD/g 1 p/auto-shortw-jacobian-0.html#addition-madd-2007-bl

廣州市商務局指導餓了么和廣州酒家合作限量發行1萬份“廣府美食”數字藏品:金色財經報道，據廣州市商務局官方公眾號，在廣州市商務局指導下，廣州酒家與餓了么開展系列美食數字藏品合作，限量發行10000份廣府美食數字藏品免費贈領，該數字藏品是基于螞蟻鏈技術，對地方特色美食相關藝術形象生成唯一數字憑證。[2022/10/12 10:32:24]

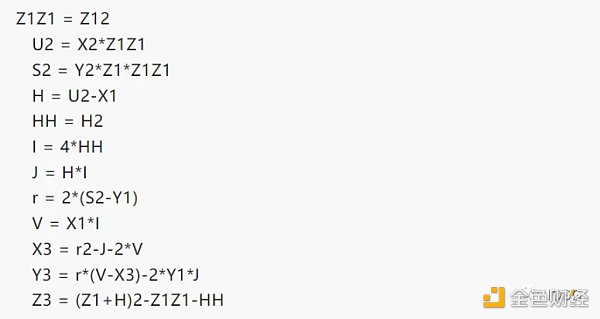

假設兩個點的 Projective 坐標分別為（x 1, y 1, z 1) 和 （x 2, y 2, z 2) ，則通過如下的計算公式可以計算出點加的結果 (x 3, y 3, z 3)。

詳細給出計算過程的原因是想表明整個計算過程絕大部分是整數運算。整數的位寬取決于橢圓曲線的參數。給出一些常見的橢圓曲線的位寬：

BN 256 - 256 bits

BLS 12 _ 381 - 381 bits

BLS 12 _ 377 - 377 bits

特別注意的是，這些整數運算是在模域上的運算。模加 / 模減相對來說簡單，重點看看模乘的原理和實現。

給定模域上的兩個值：x 和 y。模乘計算指的是 x*y mod p。注意這些整數的位寬是橢圓曲線的位寬。模乘的經典算法是蒙哥馬利乘法（Montgomery Muliplication)。在進行蒙哥馬利乘法之前，被乘數需要轉化為蒙哥馬利表示：

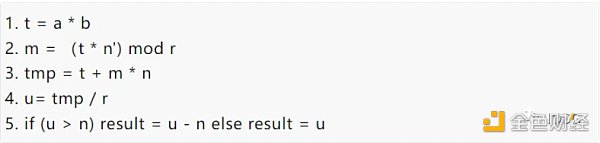

蒙哥馬利乘法計算公式如下：

蒙哥馬利乘法實現算法又有很多：CIOS (Coarsely Integrated Operand Scanning)，FIOS（Finely Integrated Operand Scanning），以及 FIPS（Finely Integrated Product Scanning）等等。本文不深入介紹各種算法實現的細節，感興趣的讀者可以自行研究。

為了對比 FPGA 以及 GPU 的本身的性能差別，選擇最基本的算法實現方法：

簡單的說，模乘算法可以進一步分成兩種計算：大數乘法和大數加法。理解了 MSM 的計算邏輯的基礎上，可以選擇模乘的性能（Throughput）來對比 FPGA 和 GPU 的性能。

在這樣的 FPGA 設計下，可以估算出整個 VU 9 P 能提供的在 BLS 12 _ 381 橢圓曲線點加 Throughput。一個點加（add_mix 方式）大約需要 12 個模乘。FPGA 的系統時鐘為 450 M。

在同樣的模乘 / 模加算法下，采用同樣的點加算法，Nvidia 3090 的點加 Troughput（考慮到數據傳輸因素）超過 500 M/s。當然，整個計算涉及到多種算法，可能存在某些算法適合 FPGA，有些算法適合 GPU。采用一樣的算法對比的原因，想對比 FPGA 和 GPU 的核心計算能力。

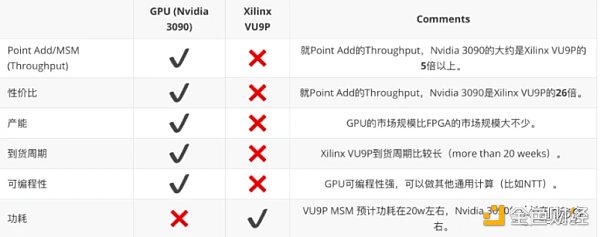

基于上述的結果，總結一下 GPU 和 FPGA 在 ZKP 證明性能方面的比較：

越來越多的應用開始采用零知識證明技術。但 ZKP 算法比較多，各種項目使用不同的 ZKP 算法。從我們的實踐工程經驗來看，FPGA 是個選項，但是目前 GPU 是個性價比高選項。FPGA 偏好確定性計算，有 latency 以及功耗的優勢。GPU 可編程性高，有相對成熟的高性能計算的框架，開發迭代周期短，偏好需要 throughput 場景。
